Powietrze Oddechowe
szybkozŁĄcza i wtyki

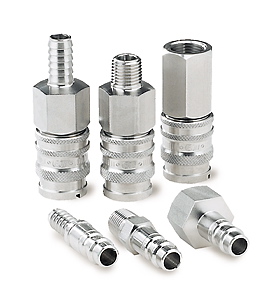

Seria 346
Konstrukcja ze stali nierdzewnej czyni Serię 346 odpowiednią do zastosowania w służbie morskiej. Specjalna konstrukcja zaworowa zapewnia wysoką przepustowość powietrza. Jak wszystkie szybkozłącza Cejn dla powietrza oddechowego seria charakteryzuje się jednoręczną obsługa, zintegrowanemu mechanizmowi blokującemu, który chroni przed przypadkowym rozłączeniem, wygodną w uchwycie tuleję blokującą i szeroką gamę przyłączy.
Parametry techniczne |
|
| Średnica przepływu | 7.0 mm (9/32") |
| Przepustowość powietrza | 800 l/min (28.2 CFM) |
| Maksymalne ciśnienie robocze | 35 bar (510 PSI) |
| Ciśnienie rozrywające | 140 bar (2030 PSI) |
| Temperatura pracy | -30°C - +100°C |
| Materiał szybkozłącza | Stal nierdzewna, AISI 316 |
| Materiał wtyku | Stal nierdzewna, AISI 316 |
| Uszczelnienie | NBR |
| Szybkozłącza | |||||
| przyłącze | długość | średnica | HEX | nr. produktu | |
| Z gwintem zewnętrznym | G 3/8" | 59.9 mm | 25.4 mm | 22 mm | 103461254 |
| 1/4" NPT | 63.9 mm | 25.4 mm | 22 mm | 103461452 | |
| Z gwintem wewnętrznym | G 1/4" | 61.9 mm | 25.4 mm | 22 mm | 103461202 |
| 1/4"" NPT | 60.4 mm | 25.4 mm | 22 mm | 103461402 | |
| Wtyki | |||||
| przyłącze | długość | średnica | HEX | nr. produktu | |
| Z tuleją na wąż | 9.0 mm | 54 mm | 14 mm | - | 103465005 |
| Z gwintem zewnętrznym | G 1/4" | 40 mm | 16.2 mm | 14 mm | 103465272 |
| 1/4" NPT | 42.5 mm | 16.2 mm | 14 mm | 103465452 | |
| Z gwintem wewnętrznym | G 1/4" | 41.5 mm | 19.6 mm | 17 mm | 103465202 |
| 1/4" NPT | 40.5 mm | 19.6 mm | 17 mm | 103465402 | |
| 3/8" NPT | 42 mm | 25.4 mm | 22 mm | 103465404 | |
